AVTQ - регулятор прямого действия с устройством для коррекции его работы в зависимости от расхода нагреваемой воды.
Регулятор AVTQ предназначен для установки на скоростных водоподогревателях (как правило, пластинчатых) в системах горячего водоснабжения (ГВС) при отсутствии контура циркуляции.
AVTQ предупреждает повышение температуры внутри водоподогревателя сверх 40 °С в случае резкого сокращения водоразбора в системе ГВС.

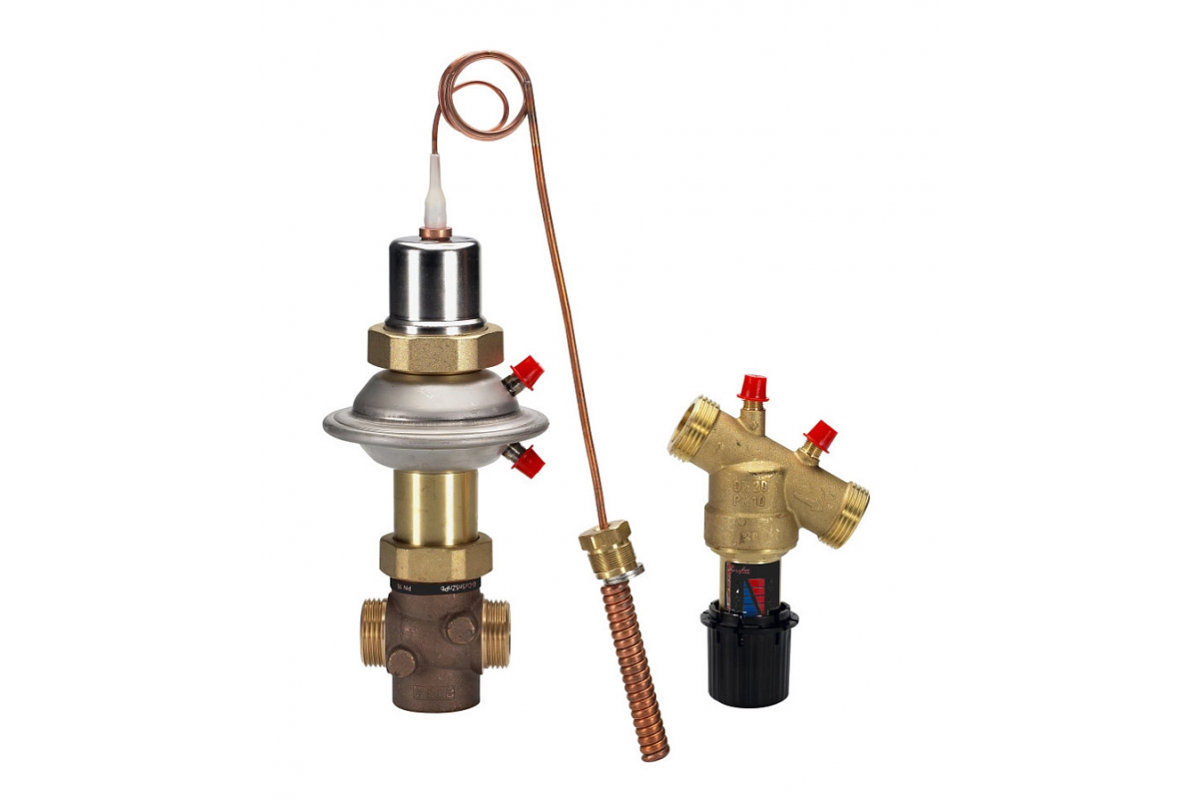

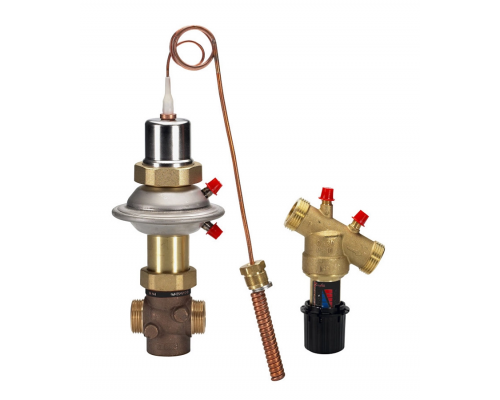

AVTQ состоит из регулирующего клапана и установленного на нем термостатического элемента. Клапан терморегулятора монтируется на обратном трубопроводе греющего теплоносителя. Термостатический элемент связан импульсными трубками с датчиком расхода AVDO, который устанавливается на трубопроводе холодной (водопроводной) воды.
Основные характеристики:
Ду = 15 мм;
Ру = 16 бар (клапан регулятора температуры), Ру = 10 бар (пилотный клапан и диафрагменный элемент);
Kvs = 1,6 м3/ч;
диапазон настройки температуры горячей воды: 45-60 °С;
температура регулируемой среды (вода или 30% водный раствор гликоля) Т: 2–100 °С;
температура теплоносителя в теплообменнике при отсутствии водоразбора: примерно 40 °С;
присоединение к трубопроводу резьбовое (наружная резьба) - через резьбовые или приварные фитинги;
монтаж на обратном трубопроводе.
