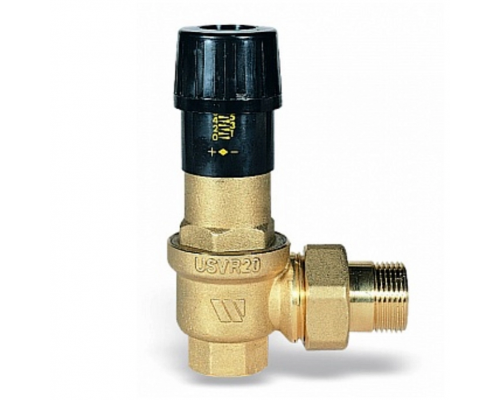

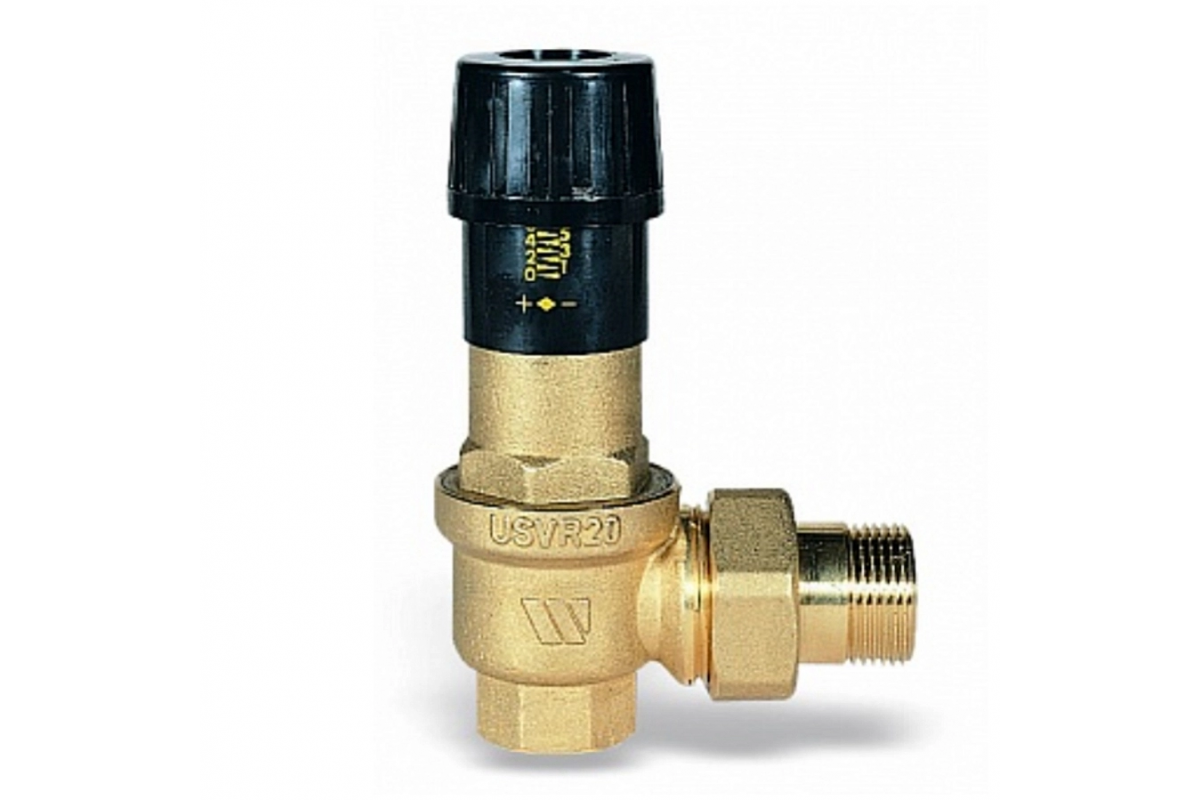

Клапан угловой перепускной Watts USVR 16 3/4" 10 бар 110°С

Клапан угловой перепускной Watts USVR 16 3/4" 10 бар 110°С

Описание

Перепускные клапаны Watts серий USV16/L, USVR предназначены для контроля перепада давления между подающим и обратным трубопроводом в закрытых системах отопления. При уменьшении тепловой нагрузки системы отопления радиаторные термостатические клапаны (электротермические приводы контуров теплого пола) закрываются, что приводит к большему перепаду давления между подающим и обратным трубопроводом. Применение перепускного клапана снижает нагрузку на насос, предотвращает возникновение посторонних шумов, предохраняет котел от коррозии, повышая температуру теплоносителя в обратном трубопроводе.

Функция

Закрытие термостатических клапанов на радиаторах приводит к увеличению сопротивления системы отопления (увеличению перепада давления между подающим и обратным трубопроводом). При достижении перепада давления, соответствующего настройке перепускного клапана USV/USVR, последний открывается и образует таким образом регулируемый байпас.

Материалы

• Корпус: латунь CW617
• Установочная рукоятка: ударопрочная пластмасса
• Мембрана и уплотнения: EPDM
• Пружины: сталь UNI 3823
• Диск: алюминий

Монтаж

Перепускной клапан USV/USVR монтируется за циркуляционным насосом, между подающим и обратным трубопроводами.

Внимание! При монтаже нижнего подключения удерживать ключом нижнюю часть клапана!

Настройка

Устанавливаемая разница давления, при которой клапан открывается, должна быть приблизительно на 20% выше сопротивления системы, для предотвращения преждевременного открытия клапана. При полностью открытом клапане (т. е. полностью закрытом контуре отопления) давление, развиваемое насосом, должно быть незначительно выше номинального. Метки на шкале (от 0 до 7) установочной рукоятки соответствуют устанавливаемым разницам давления, при которых происходит открытие клапана, и выбираются по расходным диаграммам (см. технический паспорт).

Для промежуточных величин берется следующая метка шкалы.

• Ослабить винт
• Повернуть установочную рукоятку до упора влево, установив ее в положение “0”. Из этой позиции вращать рукоятку направо до достижения желаемой метки на шкале
• Затянуть винт

Технические характеристики:

• Бренд: Watts;
• Серия: USVR;
• Область применения: контроль перепада давления между подающим и обратным трубопроводом;
• Тип арматуры: предохранительный;
• Тип клапана: перепускной;
• Вид клапана: угловой;
• Материал: латунь, полимер, эластомеры;
• Тип присоединения: резьба;
• Вид присоединения: ВР-НР;
• Покрытие: нет;
• Диаметр: 20 мм;
• Рабочая среда: вода/ раствор гликолей до 50%;
• Максимальная температура: 110 °С;
• Присоединительный размер: 3/4";
• Рабочее давление: 6 бар;
• Ширина (упак): 50 мм;
• Глубина (упак): 70 мм;
• Высота (упак): 100 мм;
• Вес брутто: 550 г;
• Страна производства: Германия.
